做企业应用开发的童鞋，关系数据库RDB肯定接触不少，天天闹腾SQL，本文主要以InnoDB为例。

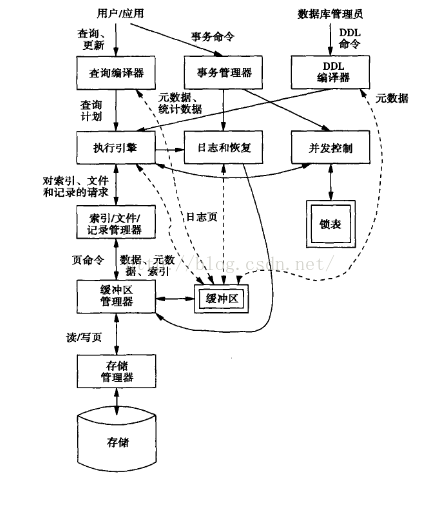

   来张图RDB架构图：



  就是这张经典的图，把RDB的主要组件都描述出来了：

  查询编译器，把SQL语言，经过语法树、关系代数、查询优化到物理流水，其中就有代价估算、连接顺序等，别说你不知道查询计划；   事务管理器，处理请求并发、日志记录，悲观的-锁，InnoDB的行锁（索引实现）、意向锁，还有基于时间戳的、基于版本号的乐观并发控制；redo日志、undo日志（读不阻塞写，MVCC），日志在数据之前写入等；   索引管理器，这个常见，特别是B+索引，InnoDB支持自适应哈希 还，当然还有KD树、四叉树、R树、位图；不止是RDB，mongoDB也得靠索引，当然可能需要专门找个人干搜索这活，比如SolrCloud、ElasticSearch；   缓冲管理器，据说mongoDB的mmap引擎用的是内存-磁盘映射，但RDB是自己管理，内存IO跟磁盘IO根本不是一个数量级，所以，数据字典、行数据、索引、日志、请求线程内存，用oracle说就是SGA、PGA；   存储管理器，现在的RDB，还是以传统的磁盘为主，虽说现在游戏本都是SSD的，概念结构就是表空间-段-区-块，每个块默认8kb，对应几个扇区，然后连续64个一个区，就是保证一定程度的顺序IO，机械磁头转得慢的说，索引段、数据段、UNDO段等，还有日志文件组，至于具体的文件格式，可以参考innodb实现内幕；   执行引擎，请求处理，就是表扫描了，基于索引、基于排序、基于哈希的扫描方式，当然多表还涉及连接算法，基于循环、数据块等等，比较常见的就是nested-loop；至于后台管理，在mysql里，主要是个masterThread、在里面刷脏页啥的，oracle是ckpt、dbwr、lgwr等。

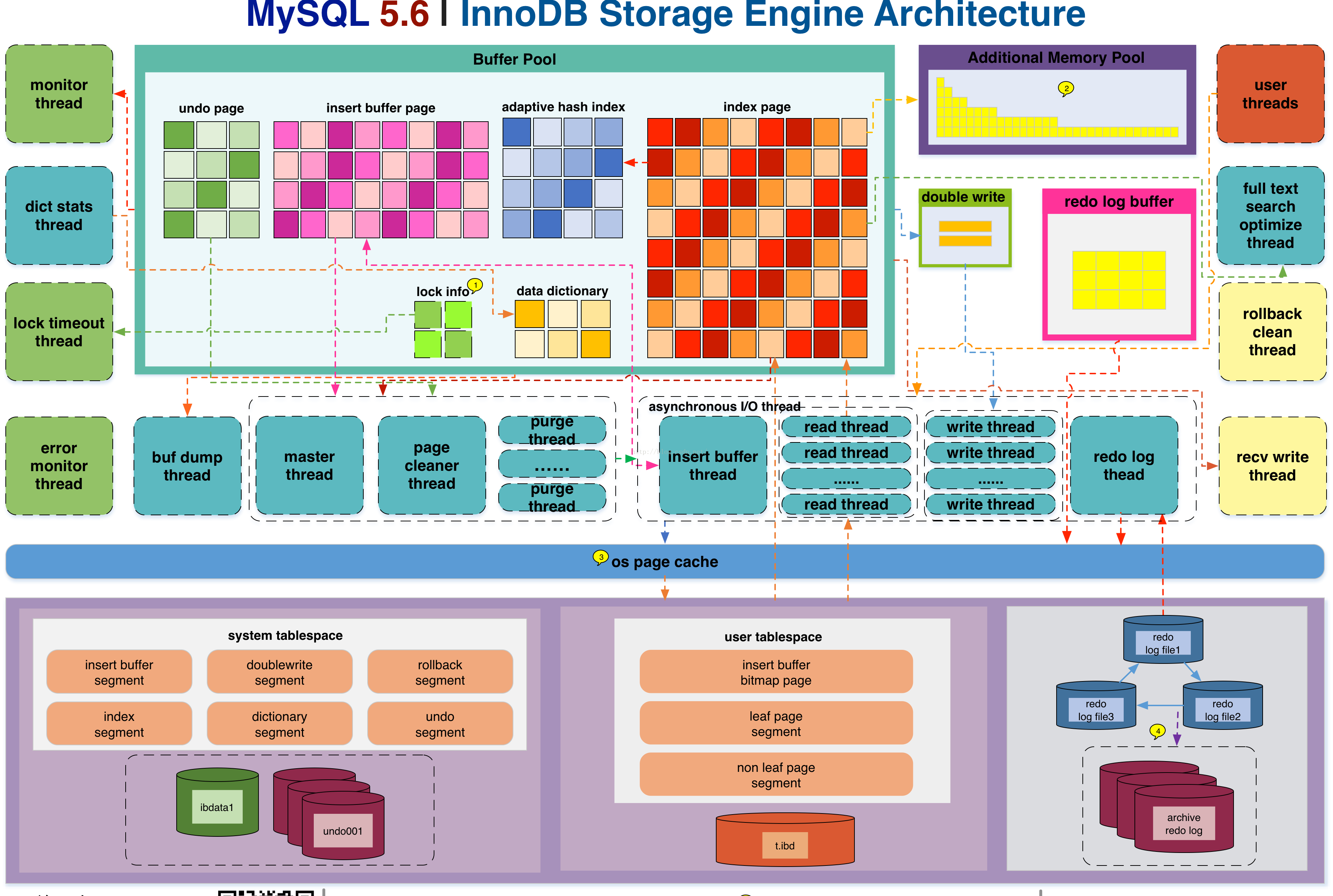

  最后，来张innodb5.6的体系结构图，对照实际的数据库看下子：



  然后，oracle就不发了。
